Thiết kế rẽ nhánh

Tính năng thiết kế rẽ nhánh dùng để thiết lập các điều kiện rẽ nhánh cho các phần tử cổng rẽ nhánh (Cho các phần tử dạng

hoặc

) trên luồng quy trình. Để thực hiện thiết lập này, bạn nhấn đúp vào phần tử nhánh để thiết lập điều kiện rẽ nhánh.

Chọn điều kiện mặc định (Default)

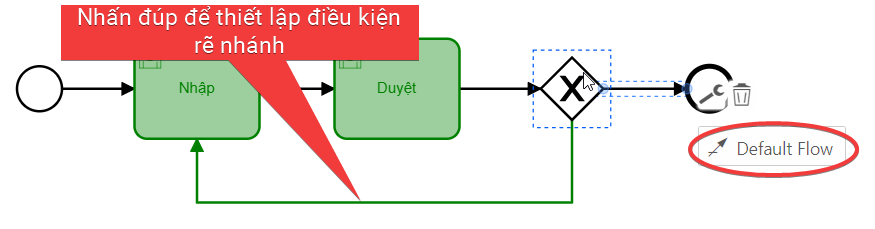

Một điều kiện mặc định được hiểu là luồng sẽ theo nhánh này khi không thỏa mãn các điều kiện khác. Để thực hiện điều đó thì bạn nhấn vào một nhánh và chọn biểu tượng hình cờ lê và chọn tiếp "Default Flow" (Điều kiện mặc định chỉ áp dụng cho cổng loại trừ, còn cổng song song thì không cần).

Chọn điều kiện rẽ nhánh

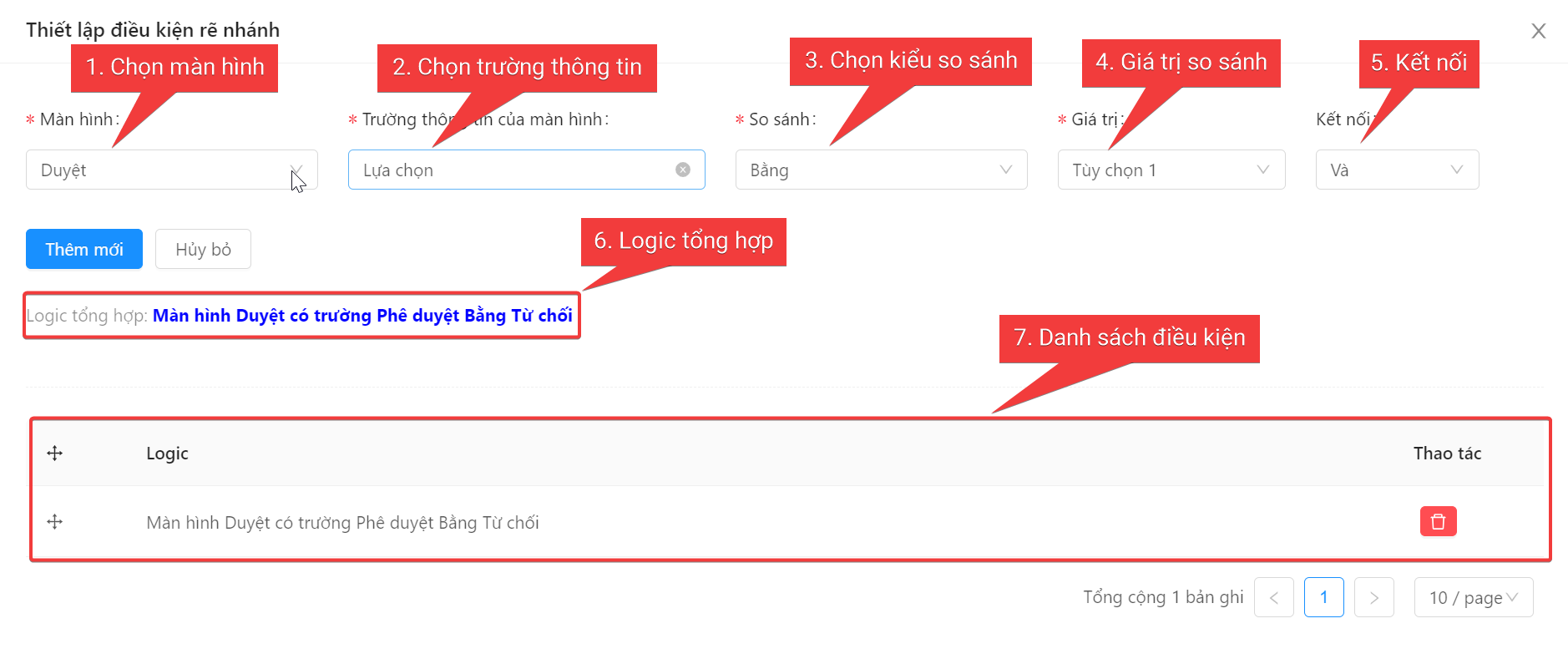

Khi nhấn đúp vào nhánh để thiết lập điều kiện rẽ nhánh, một cửa sổ popup xuất hiện, bạn chọn "Màn hình" sau đó chọn "Trường thông tin của màn hình", tiếp đến chọn "So sánh" và cuối cùng chọn hoặc nhập "Giá trị", trường hợp cần tổ hợp thêm các trường thông tin trên màn hình để ra điều kiện rẽ nhánh thì bạn chọn thêm Kết nối.

Sau khi nhấn thêm mới thì thông tin sẽ được thêm vào danh sách Logic bên dưới, đồng thời phần tổng hợp sẽ ở thông tin "Logic tổng hợp"

1. Chọn màn hình: Hiển thị danh sách các màn hình có trước rẽ nhánh này trong quy trình.

2. Chọn trường thông tin: Sau khi chọn màn hình, các trường thông tin thuộc màn hình đã chọn sẽ hiển thị ở đây.

3. Chọn kiểu so sánh: Có các kiểu so sánh logic như "Lớn hơn", "Lớn hơn hoặc bằng", "Bằng", "Bé hơn", "Bé hơn hoặc bằng".

4. Giá trị so sánh: Tùy thuộc vào kiểu dữ liệu của trường thông tin để hiện thị, nếu là kiểu nhập liệu, số thì sẽ là ô nhập liệu, nếu là danh sách thì hiển thị kiểu danh sách,...

5. Kết nối: Kết nối với câu (dòng) điều kiện trước đó theo dạng "Và" hoặc "Hoặc"

6. Logic tổng hợp: Tổng hợp các câu (dòng) điều kiện của tổ hợp các lựa chọn trên theo ngôn ngữ tự nhiên.

7. Danh sách điều kiện: Danh sách các câu (dòng) điều kiện mà người dùng đã chọn.
